近年來,高頻聚焦超聲在電子器件的評估與檢測、材料微觀機械性能的表征、生物醫學高分辨率成像、生物組織病理學的定量研究、超聲鑷子等前沿基礎研究和應用技術中顯示出巨大的潛力,聲透鏡聚焦超聲換能器是目前高頻聚焦超聲換能器的主流選擇之一。
氧化鋅由于其良好的壓電性能和較低的高頻損耗被廣泛應用于高頻聚焦超聲換能器,然而制備厚度超過10μm且同時具有高c軸擇優度與低拉伸應力的氧化鋅厚膜是現有的難點之一。
為此,中國科學院聲學研究所超聲學實驗室博士生遆金銘與其導師李俊紅研究員對適用于純金屬磁控濺射氧化鋅(ZnO)的結構區域模型進行改良,基于改進的結構區域模型,優化了磁控濺射生長氧化鋅厚膜的濺射壓力和Ar:O2氣體比例,制備了同時具有低拉伸應力和高壓電性能的ZnO厚膜。在此研究基礎上,結合有限元方法的仿真分析結果,設計并研制了熔融石英聲透鏡高頻聚焦超聲換能器,該換能器的中心頻率為50 MHz,-6dB帶寬高達119%。
相關成果發表于國際學術期刊Journal of Alloys and Compounds。
本研究獲得汪承灝院士的指導以及國家自然科學基金(No. 11874388, No. 12174420)、中國科學院聲學研究所自主部署“前沿探索”類項目(No. QYTS202002)和中國科學院聲學研究所自主部署“目標導向”類項目(No. MBDX202112)的資助。

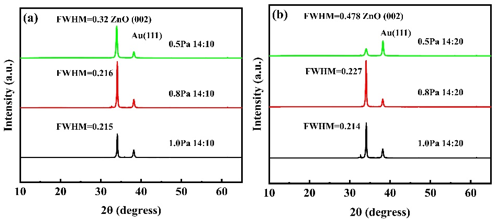

圖1 不同濺射壓力和Ar: O2氣體比下ZnO薄膜的X射線衍射結果(圖/中國科學院聲學研究所)

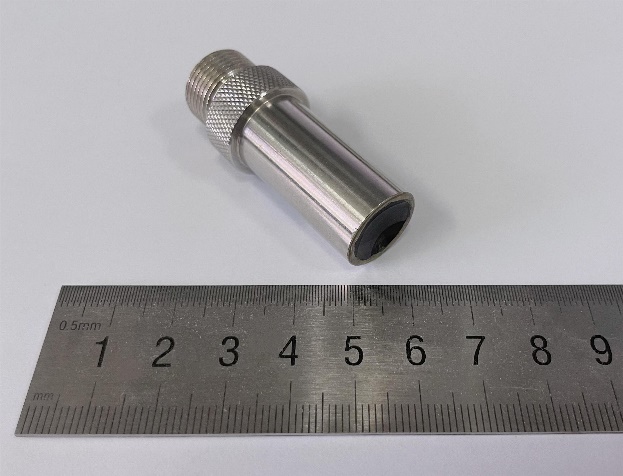

圖2 中心頻率50MHz的聲透鏡聚焦超聲換能器(圖/中國科學院聲學研究所)

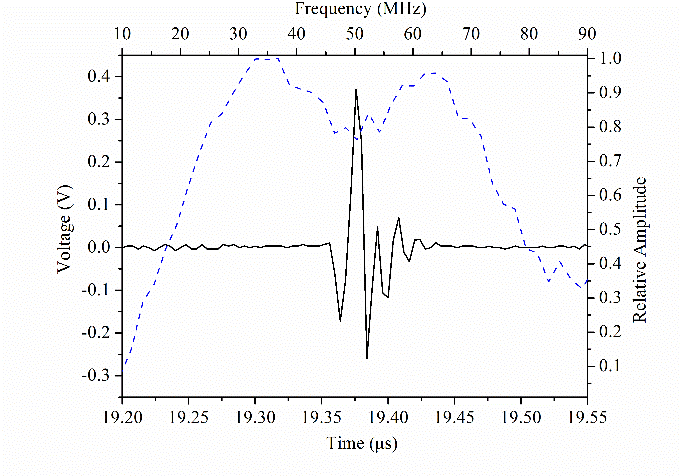

圖3 聚焦超聲換能器的時域脈沖回波響應(實線)和歸一化頻譜(虛線)(圖/中國科學院聲學研究所)

圖4 熔融石英聲透鏡聚焦換能器成像結果(圖/中國科學院聲學研究所)
關鍵詞:ZnO厚膜 直流磁控濺射 改良的結構區模型 聚焦超聲換能器 有限元法
參考文獻:Jinming Ti, Junhong Li, Qingqing fan, Wei Ren, Qing Yu, Magnetron sputtering of ZnO thick film for high frequency focused ultrasonic transducer. Journal of Alloys and Compounds, 2022, 933: 167764.?DOI:?10.1016/j.jallcom.2022.167764.
